一、产品概述

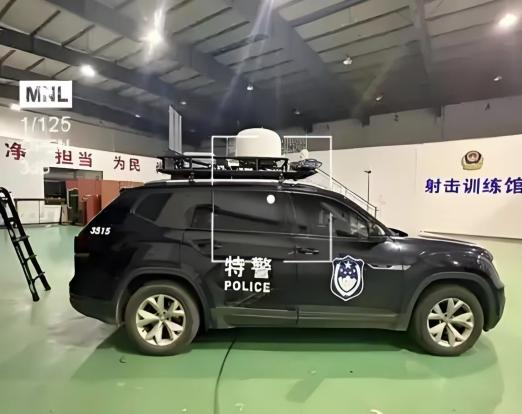

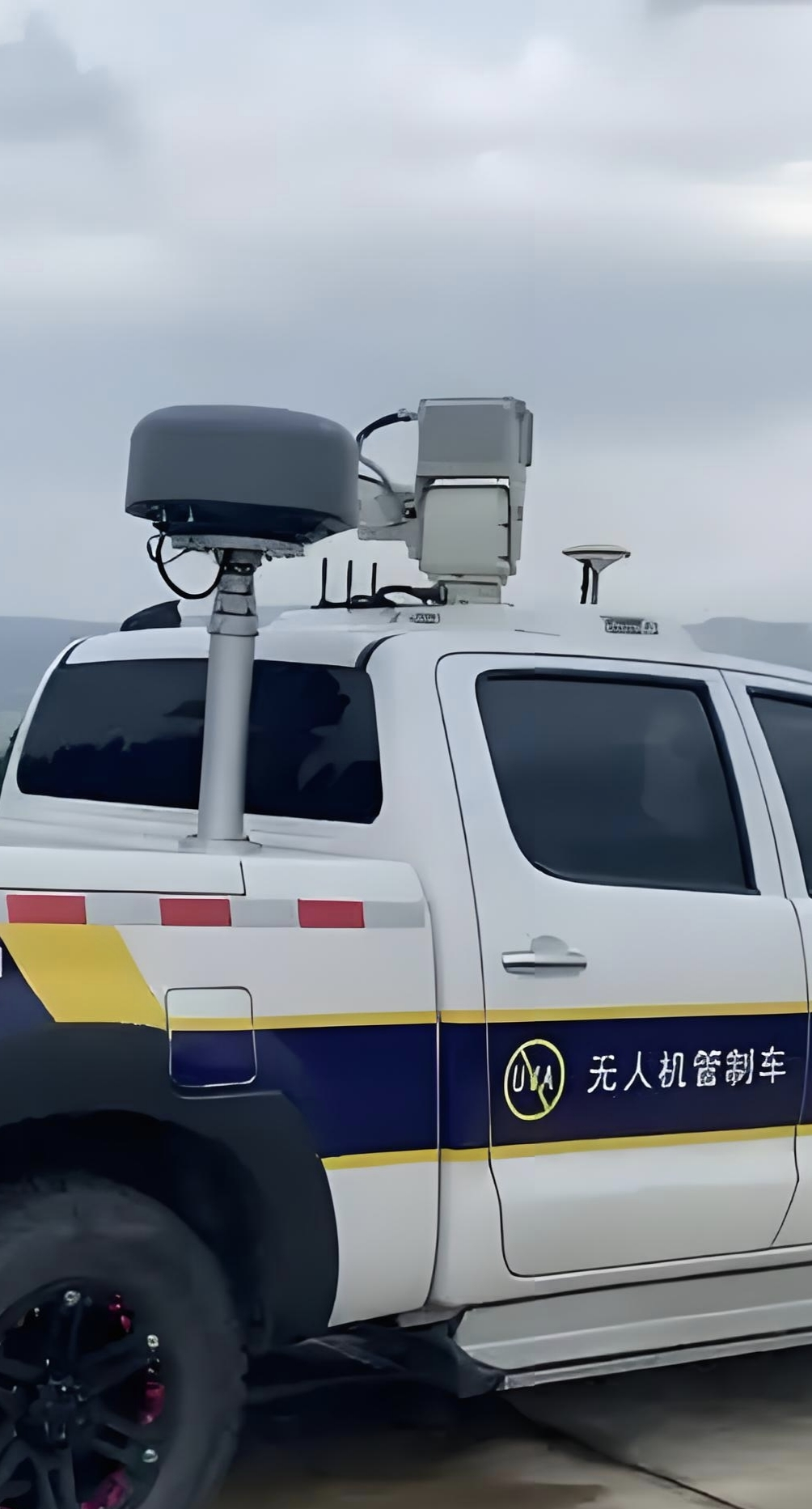

DF8无人机侦测及管制设备，集侦测与反制， 可实现对入侵无人机的侦测、干扰处置。设备采用工业设计，外形简洁隐蔽，环境适应性强，部署方式灵活，可车载或固定式安装架设。
该设备适用于大型活动保障、治安巡防、边境边防、政要随行保 护、军事管理区、电力石化园区和机场等场景低空安防，灵活快速部署、机动响应，满足各类场景需要。
二、产品组成
该产品主要由侦测设备主机、反制设备主机、电源线、支架、控制器和配件等六部分 组成，如下表所示：
表 1 产品硬件组成明细表
编号 | 设备名称 | 数量 | 单位 | 备注 |
1 | DF8侦查设备主机 | 1 | 台 |
|
2 | DF8反制设备主机 | 1 | 台 |
|
3 | 电源线 | 1 | 根 |
|
4 | 车载支架 | 1 | 套 |
|
5 | 控制器 | 1 | 个 |
|
6 | 配件 | 1 | 套 |
|
三、产品功能
1 无人机无源被动侦测：可识别大疆、道通等采用OFDM高清图传的旋翼无人机；可侦测300MHz-6200MHz内采用模拟图传的各类FPV穿越机。
2 声光告警：耳机声音告警、外部声光告警。
3 日志记录：具备告警日志记录，并可通过USB接口导出告警日志。
4 耳机功能：具备通过耳机获取告警声音。
5 固件升级功能：通过USB接口进行固件升级。
6 多语言切换：支持中文、英文、俄文。
7 工作状态显示：语言、电量
8 工作模式：默认模式、重点频段扫描模式、用户自定义特征库扫描模式。
9 自定义探测：用户可通过usb接口自行修改、删除、增加探测无人机特征库。
10 反制：设备在侦测识别到无人机后可对无人机进行反制打击；
四、产品特点
1 反制设备设计：设备所有工作模块均集成于一个保护罩内，保护 罩采用低风阻外形设计，使车辆在高速运动状态下保持稳定性 和安全性
2 移动作业：设备具备在高速移动状态下进行无人机探测及反制 的能力
3 探测机型全：可识别大疆、道通等采用OFDM高清图传的旋翼无人机；可侦测300MHz-6200MHz内采用模拟图传的各类FPV穿越机
4 无源探测：设备不发射任何电磁信号，无电磁环境污染，环境 友好
5 三全守候：设备全天时（7*24h 昼夜连续工作），全天候（适 用于复杂电磁环境、恶劣气候环境），全方位（360°全方位侦 测无人机入侵）守候核心区安全
六、产品指标参数
6.1 主机指标
6.1.1 性能指标
表 2 产品性能指标-探测定位
编号 | 指标 | 参数 | 备注 |
1 | 探测识别无人机 类型 | 可识别大疆、道通等采用OFDM高清图传的旋翼无人机；可侦测300MHz-6200MHz内采用模拟图传的各类FPV穿越机。 |
|
3 | 探测频段 | 300MHz-6200MHz |
|
4 | 探测定位范围 | ≥1km | 视环境而定 |
5 | 探测高度 | ≥1km |
|
表 3 产品性能指标-反制
编号 | 指标 | 参数 | 备注 |
1 | 工作模式 | 无线电干扰压制 |
|
2 | 作用对象 | 无人机图传、飞控链路、导航信号 |
|
3 | 作用频段 | 通道1 220MHz～350MHz 通道2 350MHz～470MHz 通道3 470MHz～600MHz 通道4 600MHz～730MHz 通道5 730MHz～910MHz 通道6 910MHz～1100MHz 通道7 2400MHz～2560MHz 通道8 5600MHz～5860MHz 等无人机常用频段，可独立控制，按需组合 |
|
4 | 发射功率 | 各端口输出功率（平均功率）： 通道1 47dBm（50W) 通道2 47dBm（50W) 通道3 47dBm（50W) 通道4 47dBm（50W) 通道5 47dBm（50W) 通道6 47dBm（50W) 通道7 47dBm（50W) 通道8 47dBm（50W) |
|
5 | 反制距离 | 1.5km-2km(环境和机型不同存在一定差异） |
|
6 | 反制模式 | 全向 |
|
6.1.2 机械参数
表 4 反制产品机械参数
编号 | 指标 | 参数 | 备注 |
1 | 重量 | ≤16KG | 主机 |
2 | 尺寸 | 565*565*300mm |
|
6.1.3 电气特性
表 5 反制产品电气特性
编号 | 指标 | 参数 | 备注 |
1 | 整机功耗 | ≤1100W |
|
2 | 外部电源电压 | AC 100~240V |
|
6.1.4 环境适应性
表 6 反制产品环境适应性
编号 | 指标 | 参数 | 备注 |
1 | 工作温度 | -20~65℃ |
|
2 | 防护等级 | IP65 |
|
七、安全标准
7.1 电磁兼容性
设备满足以下电磁兼容相关标准：
GB/T 17626.2-2018《电磁兼容 试验和测量技术 静电放电抗扰度试验》
GB/T 17626.3-2006《电磁兼容 试验和测量技术 射频电磁场辐射抗扰度实验》
GB/T 17626.4-2018《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度实验》
GB/T 17626.5-2019《电磁兼容 试验和测量技术 浪涌（冲击）抗扰度实验》
GB/T 17626.6-2017《电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度 实验》
GB/T 17626.11-2008《电磁兼容 试验和测量技术 电压暂降、短时中断和电压变 化的抗扰度实验》
以上所有检测，均按照严酷等级 3 级进行。
7.2 电气安全性
设备满足以下电气安全相关标准：
GB 16796-2009《安全防范报警设备-安全要求和实验方法》
7.3 环境安全性
电磁环境的电场强度方均根符合 GB 8702-2014 标准中公众暴露控制限值要求。
